氧化锆珠磨料,东莞氧化锆珠磨料-[恒旺表面处理]专业的磨料材料厂家

磨料介绍

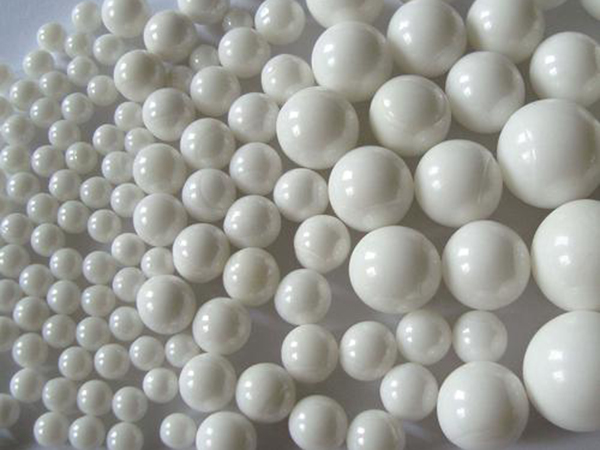

氧化锆珠：

氧化锆珠（氧化锆球），别名氧化锆磨球，氧化锆陶瓷球，锆珠，超细研磨介质，氧化锆微珠，氧化锆研磨

具有珍珠般的光泽和光滑工作球面。用微米级及亚纳米级氧化锆粉体为原料，氧化钇或者氧化铈作稳定剂，滴定或干袋等静压成干型，高温烧焙定相的工艺制成，形状为球形，各项技术指标及性能达到国际先进水平，是研磨介质中的极品。在常温下具有极高的强度和高韧性、耐磨性好、耐高温耐腐蚀、刚度高、不导磁、电绝缘。氧化锆珠在600℃的时候，强度、硬度几乎不变，密度为6g每立方厘米，热膨胀率接近金属若膨胀率，可以和金属接合使用。高比重，提供更高的研磨效率；细致的围观结构，保证更好的耐磨性；光滑的工作表面，完美的圆度，±0.03mm狭窄的粒径分布，减小珠子的内耗和设备接触件的磨损。

化学成份：ZrO294.6%，Y2O35.2±0.2%
密　度：>6.0g/cm
填充密度：3.7-3.9g/cm
硬　度：HRA>87，莫氏9级
柔性系数：8.0Mpa.m
压碎强度：150kgf（2mm）
磨耗值：达国际先进水平
规　格：Φ0.6-0.8，Φ0.8-1.0，Φ1.0-1.2，Φ1.2-1.4，Φ1.4-1.7，(mm)
Φ1.5-2.0，Φ2.0-2.5，Φ3，Φ4，Φ5，Φ7，Φ8，Φ10……30mm，也可为用户定制

◆ 球体圆整体度好，表面光滑，有珍珠般光泽；
◆ 有极好的韧性，耐冲击，在高速运转中不碎裂。
◆ 氧化锆珠的耐磨性是玻璃珠的30-50倍；
◆ 氧化锆珠密度比其它研磨珠高，有极高的研磨效率
可以提高物料固含量或加大物料流量。
真比重：6.0g/cm3 氧化锆 94.8%
容重 3.5-3.7g/cm3 氧化钇 5%
莫氏硬度 9.0 其他 0.2%。

氧化锆珠特点：

产品研磨原理

立式砂磨机研磨机理

机器由强烈运动产生的湍流迫使研磨介质间产生剧烈
的剪切，挤压和摩擦力，使物料粒子受力变形
以至于断裂产生塑性变形和破碎。

卧式砂磨机研磨机理

介质在砂磨机内部沿着抛物线运动，在底部发生撞击将物料击碎，
同时由于自转，彼此之间产生剧烈的剪切，挤压和摩擦力，
使物料粒子受力变形以至于断裂产生塑性变形和破碎。

应用范围：
氧化锆珠使用稀土氧化钇（氧化铈）作稳定剂，采用高白度、高细度的原材料确保不污染物料。
细致的微观结构、光滑的工作表面，减小珠子的内耗，提高研磨效率。

a、耐磨损、耐腐蚀产品
涂料、纺织、颜料、色料的研磨、分散。
b、高强度、高韧性产品
磁性材料、压电陶瓷、绝缘材料及其它功能材料的研磨。
c、陶瓷行业
电子陶瓷、耐火陶瓷、工程陶瓷
d 、防止污染
食品、医药等分散。

1、XT-95氧化锆珠（氧化锆陶瓷磨介）

主要技术指标：

化学成份	ZrO2(HfO2)94.6%， Y2O35.2±0.2%， Al2O30.2%	维氏硬度	1250HV
真密度	> 6.05g /cm3	柔性系数	8.0Mpa.ml/2
填充密度	3.7g /cm3 (1.8-2.0mm)	压碎强度	150Kgf(2mm)
莫氏硬度	莫氏9级	吨磨耗值	0.01kg/h
规格 25kg/桶	0.1-0.2 0.2-0.3 0.3-0.4 0.5-0.6 0.6-0.8 0.8-1.0 1.0-1.2 1.2-1.4 1.4-1.6 1.6-1.8 1.8-2.0 2.0-2.2 2.2-2.4 2.4-2.8 2.8-3.2 3.2-3.6 ……也可为用户定制

物理性质：

密度（比重）	散重	维氏硬度	莫氏硬度	断裂韧性	弹性模量	包装	颜色	粒径（mm）
6.05kg/dm	3.7kg/dm	1300kg/mm	9	10mpa.m1/2	200Gpa	25kg/桶	白色	0.1-35

产品技术特性：

95氧化锆珠：球体圆整度好，表面光滑，有珍珠般光泽。有极好的韧性，耐冲击，在高速运转中不碎裂；

极小的摩擦系数使TZP锆珠对设备的磨损很低。广泛应用在丝网油墨、柔板油墨、喷墨、色浆、电子物料、医药、生化和化妆品等纳米行业。

XT-95氧化锆珠（氧化锆陶瓷磨介）特点：

01
磨耗率极低，使用寿命长，性价比高。
02
比重大，研磨时球与球之间撞击力量大，研磨动能大，研磨效率高。
03
耐各类化学液体腐蚀。
04
表面非常光滑，表里如一，容易清洗，对设备损耗极小。
05
机械强度高，耐冲击，结晶致密韧性好，无碎球现象。

适用范围：涂料油墨非金属矿电子釉料造纸适用设备：篮式砂磨机棒削式砂磨机卧式砂磨机立式砂磨机球磨机应用领域

XT-95氧化锆珠应用领域

非金属矿业造纸重钙，油漆涂料、油墨，电子材料、锂铁电池，磁性材料，纺织染料，医药等行业的超细研磨与分散

2、XT-90氧化锆珠（氧化锆研磨介质）

主要技术指标：

化学成分		物理参数
ZrO2	81-84%	密度	6.15g/cm3
CeO2	15-18%	堆积密度	3.8g/cm3
Others	1.0%	压碎强度	>1.5KN(Φ2mm)
维氏硬度	>1050	自磨耗(g/kg.h)	<0.02
规格	0.1-0.2 0.2-0.3 0.3-0.4 0.5-0.6 0.6-0.8 0.8-1.0 1.0-1.2 1.2-1.4 1.4-1.6 1.6-1.8 1.8-2.0 2.0-2.2 2.2-2.4 2.4-2.8 2.8-3.2 3.2-3.6 ……也可为用户定制

产品均匀，稳定，晶相致密，硬度高，抗冲击力强，耐磨性与纯氧化锆珠接近，其密度略低，特别适合高粘度，高硬度物料的分散与研磨。
同时也能很好的匹配高能量输入和高剪切力的立式砂磨机，高速度的卧式砂磨机。

XT-90氧化锆珠（氧化锆研磨介质）特点：

01
较低廉的价格和优良的性能，使用成本低。
02
密度适中，应用广泛。散重较轻，适合各种立式、卧式砂磨机研磨。拒绝污染浆料。
03
稳定性好，耐各类化学液体腐蚀。
04
表面非常光滑，表里如一，容易清洗，对设备损耗极小。
05
高强度，耐冲击，结晶致密韧性好，无碎球现象。

XT-90氧化锆珠应用领域

非金属矿业造纸重钙，油漆涂料、油墨，纺织染料,抛光材料喷涂等行业的超细分散与研磨

3、XT-80氧化锆珠(氧化锆球研磨介质)

主要技术指标：

化学成份	ZrO2 :80-85%	维氏硬度	1150HV
真密度	> 5.3g /cm3	压碎强度	2000N ( l.8-2.0mm)
填充密度	3.3g /cm3 (1.8-2.0mm)	吨磨耗值	0.02㎏/h
莫氏硬度	莫氏9级	包装	25kg/桶，或按照客户要求包装
规格	0.5-0.6 0.6-0.8 0.8-1.0 1.0-1.2 1.2-1.4 1.4-1.6 1.6-1.8 1.8-2.0 2.0-2.2 2.2-2.4 2.4-2.8 2.8-3.2 3.2-3.6 3.6-4.0 ....也可为用户定制

80锆珠采用日本进口的钇稳定氧化锆粉和氧化铝粉为原材料，经全自动加压滚动成坯，热压烧结定相的工艺制成。锆珠内部由氧化锆晶体和

氧化铝晶体组成，结构致密且均匀，大大提高了耐磨性。

主要应用于卧式盘氏砂磨机中研磨高档涂料、油墨、钛白粉等行业。

XT-80氧化锆珠(氧化锆球研磨介质) 特点：

1、由于此类锆珠的氧化锆含量近似80%，所以又通常称作“80锆”或“氧化锆珠”。

　其使用稀土氧化钇做稳定剂，采用高纯度的原材料制作，确保不污染物料。

2、可根据客户要求定做不同规格的珠子。

4、XT-80氧化锆珠(氧化锆球研磨介质)

技术参数：

化学成份	ZrO2 :60-70% SiO2: 30-40%	维氏硬度	900HV
真密度	> 4.1g /cm3	压碎强度	1100N ( l.8-2.0mm)
填充密度	2.5g /cm3 (1.8-2.0mm)	磨耗值	0.03㎏/h
莫氏硬度	莫氏7.5级	包装	25kg/桶，或按照客户要求包装
规格	Φ0.4-0.6、Φ0.6-0.8、Φ0.8-1.0、Φ1.0-1.2、Φ1.2-1.4、Φ1.4-1.6、Φ1.6-1.8、Φ1.8-2.0、Φ2.0-2.2、Φ2.2-2.4、Φ2.4-2.6、Φ2.6-2.8、Φ2.8-3.0......也可为用户定制

XT-80氧化锆珠，采用烧结法生产，引进国外先进设备，各项技术指标性能已达国际先进水平，珠内无气孔、晶相致密，形状有球形，
中等的硬度及密度，具有良好的耐磨性，非常适合中、低粘度浆料的分散和研磨。其中最小的粒径可用于抛光材料的喷涂。

物理性质：

密度（比重）	散重	维氏硬度	莫氏硬度	断裂韧性	弹性模量	包装	颜色	粒径（mm）
4.5kg/dm	2.5kg/dm	1100kg/mm	7.5	8mpa.m1/2	200Gpa	25kg/桶	米黄色	0.8-3.5

XT-65氧化锆珠（硅酸锆珠研磨介质）特性：

01
性价比高，使用成本低。
02
比重比玻璃珠大，研磨效率高。
03
稳定性好，耐各类化学液体腐蚀。
04
表面非常光滑，容易清洗，对设备损耗极小。
05
无气孔，耐冲击，结晶致密韧性好，无碎球现象。

XT-65氧化锆珠应用领域

1、主要应用于碳酸钙、高岭土、锆英砂、钛白粉、颜料、染料、油墨、涂料等行业的研磨与分散：也可用于喷丸抛光等金属表面处理。

2、硅酸锆珠的中等的密度和硬度适合中低黏度浆料的研磨和分散，可匹配大部分的砂磨机，为通用型的研磨介质，小粒径的也可作喷砂用。

XT-65氧化锆珠（硅酸锆珠研磨介质）特别申明：

选择好氧化锆珠后，如何正确使用它，避免氧化锆珠的破碎，尽量延长研磨介质和砂磨机接触件的寿命锆微珠

氧化锆研磨市场上现流行的氧化锆珠、硅酸锆珠，就生产工艺来说，基本上为电熔法和烧结法两种。珠子在热空气、冷空气或电解液中成型，如在某一关健技术参数没控制好，就会产生如下的易碎珠：A 气泡珠 B 雪人珠 C 尾巴珠 D 扁平（椭圆）珠以上珠子因带有应力集中区域，在研磨当中容易破碎，故选择珠子时，应尽量避免此类珠子。就珠子本身而言，一方面是珠子的质量问题，另一方面或者是此种材料的珠子强度不能胜用某种型号的砂磨机。如瑞士的Dyno-mill ECM卧式砂磨机和德国Drais的DCP立式砂磨机,因输入的能量密度比较高，通常建议使用纯锆珠。或者详情咨询本公司技术人员。

01
以白色氧化锆球为主，如有需要，亦可提供黄色氧化锆球。
02
备有大量库存，可满足随时发货要求。
03
可满足各种非标尺寸的要求。
04
氧化锆的热膨胀系数10.5×10-6/℃，接近于金属的热膨胀系数，和金属的配合较好，但是尺寸稳定性随温度变化较大，滚动疲劳接触失效形式为破坏性碎裂，在一些关键场合不如氮化硅材料稳定。
